Tugas 4 (Bab VII dan Bab VIII)

SOAL BAB 7

Pada perancangan sistem penerimaan mahasiswa baru

1.     Tentukan kesatuan luar yang terlibat pada sistem informasi tersebut.

2.     Tentukan input dan output yang terlibat dengan kesatuan luar .

3.     Buatlah diagram konteksnya.

4.     Buatlah bagan berjenjang.

5.     Buatlah DFD level 0.

6.     Buatlah DFD level 1.

7.     Buatlah Desain Input dan Desain Output !

8.     Buatlah Desain Database secara umum !

9.     Buatlah Desain Teknologi secara umum !

Jawaban

1.     Kesatuan luar yang terlibat :

·       Calon Mahasiswa Baru

·       Bagian Keungan

·       Mahasiswa Baru

·       Pimpinan

2.     Input dan output yang terlibat dengan kesatuan luar



3.     Diagram Konteks Sistem Informasi Akademik

4.     Bagan berjenjang

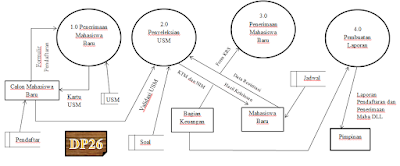

5.     DFD level 0

6.     DFD Level 1

7.     Desain Input

·       Menu Input pendaftaran online

·       Menu Output pendaftaran online

Desain Output

8.     Desain Database

Nama File	Type File	Media File	Organisasi File	Primary Key
Pendaftar	Master	Harddisk	Direct Access File	No_Pendaftar
Soal USM	Master	Harddisk	Direct Access File	No_Paket_Soal
Asal Sekolah	Master	Harddisk	Direct Access File	No_Kode_Pos
Registrasi	Master	Harddisk	Direct Access File	No_Regis
SMA / SMK	Master	Harddisk	Direct Access File	No_Urut_Nilai
Herregistrasi	Transaksi	Harddisk	Direct Access File	No_Herregis
KRS	Transaksi	Harddisk	Direct Access File	No_KRS
Jadwal	Transaksi	Harddisk	Direct Access File	Kode_Jadwal

9.     Desain Teknologi

a)   Kebutuhan Teknologi

·     Hardware

Ø  Input = Keyboard, Mouse, CD – ROM

Ø  Proses = CPU, Prosessor

Ø  Output = Scanner, Printer

Ø  Simpanan Luar = CD, Harddisk

·     Software

Ø  Sistem Operasi = Windows 7 dan Windows 10

Ø  Bahasa Pemrograman = HTML, PHP, My Sql, Java

Ø  Paket Aplikasi = Netbeans, C++, Web Server, XAMPP

·     Brainware

Ø  Admin = Staf PMB

Ø  Hak Akses = pengunjung atau viewers, Calon Mahasiswa Baru, dan Mahsiswa

b)   Jumlah Kebutuhan Teknologi Yang Dibutuhkan

·     Admin = 2 PC ( 1 server utama dan 1 server cadangan )

·     Mahasiswa = 5 Gedung ( Masing – masing gedung memiliki 1 PC untuk server )

SOAL BAB 8

1.     Buatlah Menu Pada :

a.      Sistem Informasi Akademik Bagi Nim Ganjil

b.     Sistem Informasi PMB Bagi Nim Genap

2.     Buatlah kumpulan instruksi dengan menggunakan algoritma flowchart :

a.      Menentukan bilangan ganjil / genap

b.     Menentukan kelulusan mahasiswa

·       Jika mahasiswa mendapatkan nilai >70 keterangan “LULUS”

·       Jika mahasiswa mendapatkan nilai < 70 keterangan “TIDAK LULUS”

c.      Menghitung nilai akhir

·       Inputkan nim, nama

·       Inputkan kehadiran, nilai tugas, kuis, UTS, UAS

·       Rumus nilai akhir ( kehadiran * 0,05 ) + (tugas * 0,25 ) + ( kuis * 0,25 ) + ( UTS * 0,25 ) + ( UAS * 0,30 )

·       Tampilkan nilai akhir

JAWABAN

1.     Sistem informasi pmb bagi nim genap

Tampilan Menu Utama Login

Tampilan Menu Beranda

Tampilan Menu Pendaftaran

Tampilan Menu Biaya Pendaftaran

Tampilan Menu Hasil USM

Tampilan Menu Laporan

2.     Flowchart

Menentukan Bilangan Ganjil / Genap

Menentukan Kelulusan Mahasiswa

Menghitung Nilai Akhir
